Tubazione in polipropilene con raccordi a innesto rapido

I sistemi per realizzare un impianto idrico di adduzione dell’acqua calda e fredda ad un bagno o ad una cucina sono vari, così come sono diversi i tubi che possiamo utilizzare e che sono reperibili sul mercato: in questi anni abbiamo trattato molti di questi sistemi, ed adesso vorremmo aggiungere quello relativo all’uso di una tubazione in polipropilene con raccordi a innesto rapido e compressione.

Tipico impianto idrico di un WC 1

Rimandiamo i lettori a quanto detto sui tubi in polipropilene, in un nostro precedente articolo, ma allora l’assemblaggio con i raccordi veniva effettuato a mezzo di un polifusore ed i raccordi stessi dovevano essere riscaldati e fusi con le tubazioni; vedi le immagini sottostanti

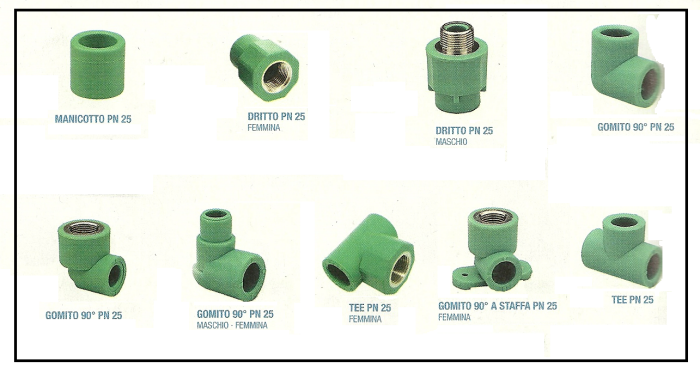

Polifusore 1   Raccordi polietilene con polifusore 1

Le barre di tubo in polipropilene da usare con il polifusore si trovano presso i magazzini edili nelle lunghezze di 3 o 4 metri.

Polietilene in barre 1

Il mondo va avanti e così la tecnologia e, pur rimanendo valido l’uso del polifusore, è, adesso, possibile eseguire un impianto idrico tramite tubi in polipropilene con idonei raccordi ad innesto e compressione (Gamma Unitwist)

I tubi per un impianto così realizzato sono commercializzatii in rotoli tagliabili a misura

Tubazione in polipropilene con raccordi a innesto rapido e compressione 1

Sotto vi riportiamo una immagine di tutti i raccordi ad innesto rapido e compressione, con la relativa dizione, per effettuare questo tipo di impianto

Raccordi polietilene 2

I raccordi in polipropilene (PP-R)  ad innesto rapido e compressione hanno 3 benefici principali:

–        affidabilità grazie alla tenuta doppiamente garantita dall’azione sia della pressione che della compressione,

–        facilità di installazione,

–        costo competitivo,

Possono essere installati sottoterra, nelle murature, nel pavimento e sui tetti delle costruzioni residenziali, pubbliche e industriali.

I raccordi in polipropilene sono adatti sia per acqua fredda che calda e non servono strumenti specifici per I’installazione.

Sono disponibili nelle due misure standard 16 mm e 20 mm e sono realizzati per durare nel tempo.

(I raccordi in polipropilene sono realizzati con questa speciale plastica PP-R di altissima qualità, dalle elevate prestazioni e sono testati dalla SABS in conformità con SANS 15874 UNIEN ISO 15874 per acqua calda ed elevata pressione).

Composizione dell’innesto tubi – raccordi

Raccordo tipo 1

1) II Corpo del raccordo è fatto di polipropilene

2) I denti dell’anello di tenuta sono fatti di Acciaio Inossidabile 304

3) I dadi sono fatti di Polipropilene con 15% di Fibra di Vetro

4) Gli 0-ring (distanziatori) sono fatti di gomma EPDM

Esecuzione dell’impianto

Tubi ad innesto 1

1) Tagliare perpendicolarmente (con un angolo di 90°) il tubo alla lunghezza desiderata; questa operazione è facilitata utilizzando un comune taglia-tubi o un utensile a scelta.

2) Allentare il dado in senso anti-orario per un giro completo in modo da permettere al "grip ring" di allargarsi e successivamente inserire il tubo.

3) Misurare 30 mm dall’estremità del tubo, quindi marcare, sia per raccordi da 16 mm che per quelli da 20 mm.

4) Introdurre il tubo nel raccordo fino al completo inserimento, poi avvitare il dado utilizzando qualsiasi utensile standard: iI segno fatto sul tubo dovrà essere appena visibile dopo il dado.

A questo punto il tubo è inserito perfettamente nel raccordo alla giusta profondità e questo  permetterà di verificare il completo inserimento del tubo nel raccordo stesso.

Possibili vantaggi

–        Riutilizzo: I tubi e raccordi sono di facile riutilizzo

–        Sono durevoli : durata superiore ai 20 anni.

–        Sono resistenti: sia alle alte temperature che alle alte pressioni

–        Efficienti: l’80% di tempo risparmiato sul montaggio rispetto ai raccordi standard

–        Anticorrosione: non si corrodono e aiutano a prevenire la formazione del calcare

–        Compatibili:  sono compatibili con tubi multistrato e monostrato PEX, PP-R, tubi di rame e ogni altro tipo di tubo con diametro esterno da          16 o 20 mm

–        Riciclabili:  i raccordi sono fatti interamente di PP-R

–        Installabili all’esterno: tubi e i raccordi possono essere installati anche in ambienti esterni

–        Verniciabili: I tubi e raccordi sono verniciabili con pitture all’acqua

Le tubazioni ed i raccordi di cui al presente articolo sono reperibili presso i grandi magazzini Leroy Merlin ed anche presso i migliori magazzini edili.

Fate dei commenti e chiedete spiegazioni sulla vostra casa ed accessori, vi risponderemo

SEGUITE ANCORA I NOSTRI ARTICOLI SULLA MURATURA MESSA IN PRATICA

di
amedeu

20 commenti

  1. mi chiedevo se tecnicamente è possibile utilizzare i tubi in polipropilene in rotoli come descritto nell’ articolo con il polifusore e dei comuni raccordi a saldare?

    • Per Guerrino.
      la logica direbbe di si, in quanto sempre di polipropilene si tratta, comunque vanno ricercate e lette le schede tecniche di entrambi i prodotti e dalle quali apparirà la possibilità o meno di usarli come hai scritto.
      Schede tecniche che potrai trovare, con un poco di pazienza, su internet.
      Amedeu e c.

  2. Buona sera, mi chiedevo se questi tubi si possono utilizzare per installare anche un piccolo termosifone in un bagno. Grazie a risentirci Massimo

  3. Mi occorrono le dimensione cei raccordi, tubo, le caratteristiche tecniche di impiego.

    • Per Nicola.
      Per avere tali dimensioni tecniche devi ricercarle su internet (Ammesso che tu le possa trovare), oppure prenderle con il calibro presso un magazzini edile o idraulico della tua zona.
      Amedeu e c.

  4. Salve,
    l’articolo è molto interessante, ma non riesco a trovare questi giunti in polipropilene a innesto rapido sul mercato.
    Anche da Leroy Merlin mi dicono che non lo trattano più.
    Qualcun sa dirmi dove trovarne a Torino o dintorni?
    Grazie,

    Luca

    • Per Luca.
      Esistono, ma come tutte le soluzioni, anche le migliori, vengono poi superate da altre che gli acquirenti giudicano più pratiche.
      Ciò, che ci sembra, stia avvenendo anche per i tubi e raccordi a stringere in polipropilene.
      La versione comunemente più usata è quella che prevede l’uso di un polifusore con gli attacchi maschio femmina.
      http://www.coffeenews.it/impianto-idrico-come-usare-il-polifusore-per-tubi-plastici
      Il polifusore lo si può trovare su eby o su Amazzon a circa 40/50 euro ed è molto pratico e veloce da usarsi, per cui è il sistema più conosciuto in tutti i magazzini edili, che hanno i raccordi per tale uso.
      Amedeu e c.

  5. buonasera chiedevo si puo’ inserire su un tubo in polipropilene a bacchetta un raccordo a stringere?

    • Per Tomaso.
      Come avrai visto dalle immagini del nostro articolo, i tubi di polipropilene possono essere uniti ad altre tubazioni tramite idonei raccordi a vite a stringere.
      Se intendevi questo lo puoi fare, altrimenti altre soluzioni non sono garantite e possono causarti perdite di acqua.
      Amedeu e c.

  6. Ciao, è possibile usare un raccordo in poliprolene ad un tubo di acciaio? o c’è il rischio che il raccordo con il tempo si rompa?

    • Per Riccardo.
      Un raccordo tipo (Per esempio un manicotto) in polipropilene posto tra due tubi in ferro zincato tipo mannesmann è poco affidabile, in quanto trattasi di un elemento morbido posto tra due corpi rigidi e quindi soggetto alla rottura per movimenti di assestamento della casa.
      Altra cosa se invece usi i raccordi a parete per l’avvitamento dei rubinetti, oppure per il proseguimento di un tubo zincato con altro in polipropilene.
      Amedeu e c.

  7. Buona sera, non riesco a trovare in commercio i raccordi in per a stringere descritti in questo articolo, avete qualche indicazione a riguardo?

  8. Buongiorno,ho un muro di cartongesso che divide due locali,in uno di questi ho lavatrice e lavabo lavatoio.
    Vorrei spostarli da un ambiente all altro ma purtroppo gli impianti sono in ppr a saldatura quindi non è possibile ruotare i manicotti di 180 gradi.
    Secondo Voi,tagliando i tubi ed utilizzando i raccordi riportati nell articolo, è possibile rimontarli senza rischio di perdite d acqua?
    Dove possibile acquistarli ?al leroy merlin non ci sono
    Grazie mille
    Buonlavoro

    • Per Wol Meng.
      Se la tubazione esistente, anche se a saldatura, è in polipropilene (Tubi verdi o azzurri) puoi tagliarla sotto un raccordo a stringere e poi da lì partire con i raccordi e tubi a fondere con polifusore (Ammesso che tu lo abbia, comunque puoi acquistarlo su internet a poco prezzo).
      La tubazione eseguita con il polifusore è altrettanto resistente come quella che hai adesso.
      Amedeu e c.

  9. Salve, ho acquistato dei tubi e dei raccordi in propilene ed il polifusore, ma essendoci in questo varie gradazioni temperatura, da 0 fino a 300, non so a quale temperatura metterlo per raccordare gli elementi e quanto tenere al calore per la fusione…
    Grazie,
    Giovanni

    • Per Giovanni.
      Dovrebbe esserci una guida all’uso del polifusore nella confezione che hai acquistato.
      Comunque taralo sui 180° e fai una prova con un raccordo ed un pezzo di tubo.
      Entrambi, spinti contemporaneamente verso il polifurore M/F dovrebbero avanzare con una certa facilità e quando sono al termine della loro corsa devi toglierli e unirli.
      La saldatura ottenuta deve essere perfetta.
      Se non sei soddisfatto cambia la taratura in più o in meno.
      Amedeu e c.
