Un solaio in travetti e blocchi in plastica, laterizio o getto in CLS

Un nuovo sistema costruttivo costituito da un solaio in travetti e blocchi in plastica, laterizio o getto in CLS, ed  in cui la struttura del travetto consente di realizzare velocemente solai estremamente rigidi (interasse delle nervature 40 cm), e di operare anche in caso di planimetrie poco regolari e situazioni disagiate, grazie alla notevole leggerezza e all’estrema versatilità che lo contraddistinguono.

Si tratta del  sistema denominato uniSOL e realizzato dalle fornaci Zanrosso S.r.l.  – (Vicenza)  e rappresenta la più recente evoluzione in materia di solai prefabbricati destinati all’edilizia residenziale, in quanto riunisce  in un’unica proposta tecnologica, i vantaggi specifici di singole soluzioni tradizionali (travetti bausta, pannelli in laterocemento e lastre predalle) fornendo una risposta versatile alle nuove esigenze richieste dalla moderna edilizia.

Questo solaio può essere composto in una triplice combinazione, sempre valida ed efficace; difatti i travetti (KS) prefabbricati, possono essere affiancati da elementi di allegerimento (geoSOL) in plastica riciclata o laterizio, oppure riempiti da un getto di completamento in calcestruzzo il quale, a fronte di particolari esigenze strutturali, può servire anche a realizzare una soletta piena dove i travetti KS, posti in opera affiancati, hanno la funzione di cassero

Ma vediamo da vicino la struttura completa di tale sistema di solaio, e per primo il travetto KS.

1 Travetto brevettato  Unisol 1

Di seguito le immagini di due blocchi o elementi di alleggerimento, e che possono essere rispettivamente in laterizio, oppure in plastica riciclata (Vedi immagine sottostante), in più, i travetti possono servire, come detto sopra, da cassero ed essere gettati con calcestruzzo.

2 Elementi di alleggerimenti  laterizio e plastica 1

Di seguito vediamo le immagini schematiche delle tre diverse soluzioni ricondotte ad unico solaio: le prime due sovrapposte si riferiscono ad uno spaccato di un solaio con l’inserimento, specifico di un elemento alleggerito in laterizio, e sotto un elemento alleggerito in plastica riciclata geoSOL.

Nella seconda immagine a destra il solaio è stato gettato con un massetto di calcestruzzo.

Quando gli orizzontamenti devono soddisfare particolari esigenze strutturali è possibile realizzare solette monolitiche in calcestruzzo dove il travetto KS ha funzione di cassero.

Questo sistema garantisce inoltre un elevato standard di isolamento acustico, sfruttando l’elevata massa del calcestruzzo abbinata alla doppia lastra in laterizio del fondello costituente il travetto KS;  è così possibile prevedere anche l’intonacatura tradizionale dei soffitti, normalmente non applicabile sui solai realizzati in lastre tralicciate.

3 Unisol con laterizio e unisol con plastica 1    3 v Unisol, KS, Clc 2

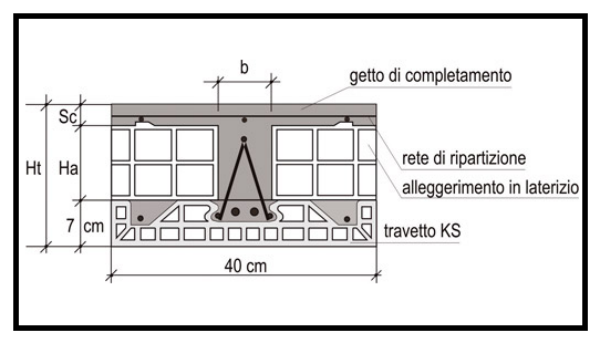

Nelle tre immagini sottostanti sono rappresentate le sezioni dei tre tipi di solaio componibili con i travetti prefabbricati KS, e cioè con blocco di alleggerimento in laterizio, al centro con blocco in plastica riciclata, ed a destra solaio gettato con calcestruzzo.

4 Unisol travetto KS con elemento in laterizio 1 5 Unisol con travetto KS e geosol di alleggerimento 1  5 v Unisol - KS e cls 1

Ancora sotto, tre fotografie dei rispettivi solai di cui abbiamo parlato sopra, posti in opera e con visibili tutti i particolari costruttivi degli stessi.

Il solaio di cui alla foto centrale, rappresenta senza dubbio una novità che il mercato non mancherà di prendere nella dovuta considerazione, vista la facilità di posa in opera e la leggerezza degli elementi in plastica riciclata

6 Unisol con travetto KS con laterizio messo in opera 1 Un solaio in travetti e blocchi in plastica1 7Unisol, KS Cls  in opra 3

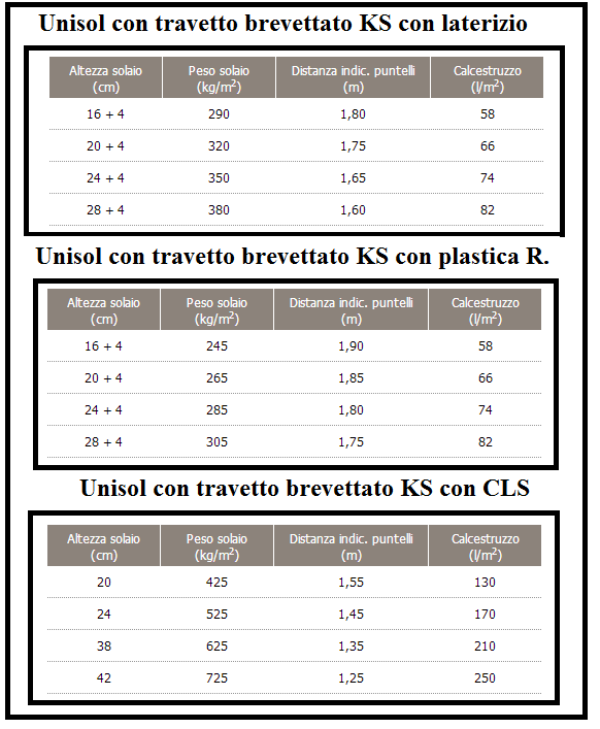

Infine riportiamo la tabella relativa sempre ai tre distinti sistemi di solai, con i pesi e gli interassi fra i puntelli.

Tabelle di riferimento 1

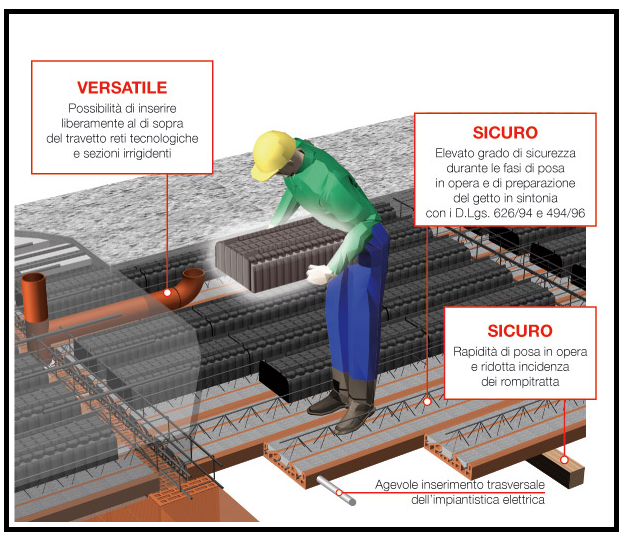

Per concludere, una immagine che la ditta sopra citata ha integrato con i richiami, per rendere più semplice la comprensione del tutto.

A Unisol 1
